新浦金350vip|官方登录

一、白卡纸简介

   涂布白卡纸是一种高档包装材料，具有技术含量高、质量要求高、生产难度大等特点。白卡纸分为单面涂布白卡纸和双面涂布白卡纸两种，双面涂布白卡纸主要用于需要双面印刷的包装材料，如精美的贺卡、广告宣传册等。白卡纸的浆料一般为面层和底层使用漂白硫酸盐木浆，为了降低成本，芯层一般使用低成本的纤维。芯层浆的质量必须要满足以下几点：高的松厚度，在一定的厚度下尽量降低定量；良好的成形和表面平滑度，为面层浆及后续的涂布打好基础；有足够的层间结合强度，防止分层；良好的滤水性能，确保生产速度和纸机的运行性能；对于食品和液体包装产品，芯层浆还必须无臭无味。漂白化学热磨机械浆BCTMP（bleached  chemithermo mechanical pulp）完全符合上述要求，因此在涂布白卡纸中获得了广泛应用。由于中间层采用的BCTMP大部分木素残留在纤维内，会引起纤维相对硬化及抗细胞腔分解，同时，其坚硬的管状结构有较高的松厚度，通常比化学浆纤维结合性差。

二、 PAM干增强剂的纸力增加原理

成纸的强度主要来自于纤维自身强度和长度，浆料的打浆情况，纤维之间的(氢键)结合以及表面施胶(表面淀粉等)和喷淋淀粉所组成。因此在浆料组成和打浆等条件一定的情况下，纤维之间结合力决定了纸的强度。

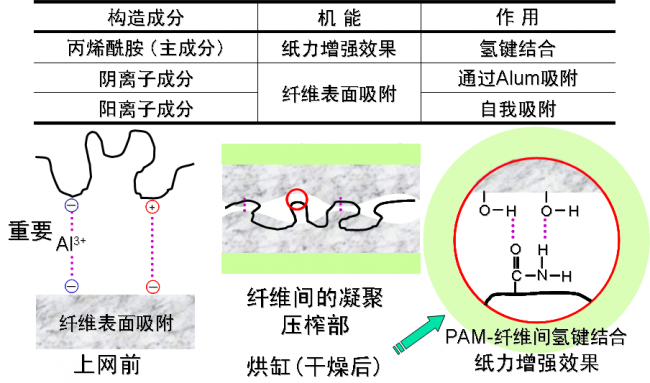

聚丙烯酰胺类(PAM)可以作为纸力干增强剂，它们通过和纤维进行氢键反应，在二条或二条以上纤维之间架桥而提高了纸的强度(参见以下模型)。

三、
PAM干增强剂在白卡纸中应用

   高克重社会卡或高松厚度白卡通过芯层添加PAM干增强剂（吨纸用量约7-15公斤）可有效提高层间结合强度15-30%，在降低芯层长纤比例、提高芯层灰分（增加芯层填料用量）或成纸松厚度（增加自制机械浆比例）等综合调整的情况下，层间结合强度等可保持在较高水平，同时降低了吨纸抄造成本，增强了在同行业内的竞争力。

文章来源：新浦金350vip造纸化学品相关论文集                                                                   作者：营销技术服务部  陆法丛
